Электропроводящие и антистатические порошковые краски: где применяются
Есть класс объектов, где декоративное покрытие не подходит: серверные шкафы, электрощиты, оборудование во взрывоопасных зонах, полы цехов с чувствительной электроникой. Здесь используется антистатическая порошковая краска или полноценное электропроводящее покрытие по металлу. Разберём, чем они отличаются и какие стандарты применимы.
Что такое ESD-покрытие и как оно работает
Смысл аналога ESD в виде покрытия — обеспечить контролируемый отвод электростатического заряда с поверхности изделия. Заряд не должен накапливаться до величины, при которой возможен разряд, повреждающий полупроводники или инициирующий взрывоопасную смесь. Технически задача решается введением в порошок проводящих наполнителей — углеродной сажи как проводящей добавки и графита для электропроводности покрытия. От их доли зависит поверхностное сопротивление покрытия в Ом и объёмное сопротивление в Ом·см. Классификация по сопротивлению принята такая:
- изолирующие — поверхностное сопротивление в диапазоне Ом/кв. свыше 10¹² Ом;
- антистатические — 10⁹–10¹² Ом;
- рассеивающие — 10⁶–10⁹ Ом;
- проводящие — менее 10⁶ Ом.
Для большинства задач по защите от электростатического разряда достаточно антистатических и рассеивающих покрытий. Полностью проводящие применяют там, где требуется заземление самой окрашенной поверхности.
Стандарты и области применения
На нормативном уровне отрасль опирается на два документа. Стандарт IEC 61340 для ESD задаёт методики измерения сопротивления и требования к материалам ESD-зон. EN 13463 для покрытий ATEX регламентирует применение неэлектрических устройств во взрывоопасных средах. Типовые области применения:
- Электротехнические корпуса — порошковая краска для электрощитов с гарантией стабильных электрических параметров.
- Оборудование во взрывоопасных зонах — работа в цехе окраски во взрывоопасной зоне, аппараты в зонах ATEX с покрытием для взрывозащиты.
- Полы производственных участков — ESD-покрытие для полов производственных участков на подложках стеллажей.
- Медицинские и лабораторные помещения — операционные, чистые комнаты, участки с чувствительной аппаратурой.
Отдельная задача — покраска шкафов, где сочетаются требования пожарной безопасности и антистатики. Подходящие составы для этого сегмента — краски для пожарного оборудования.

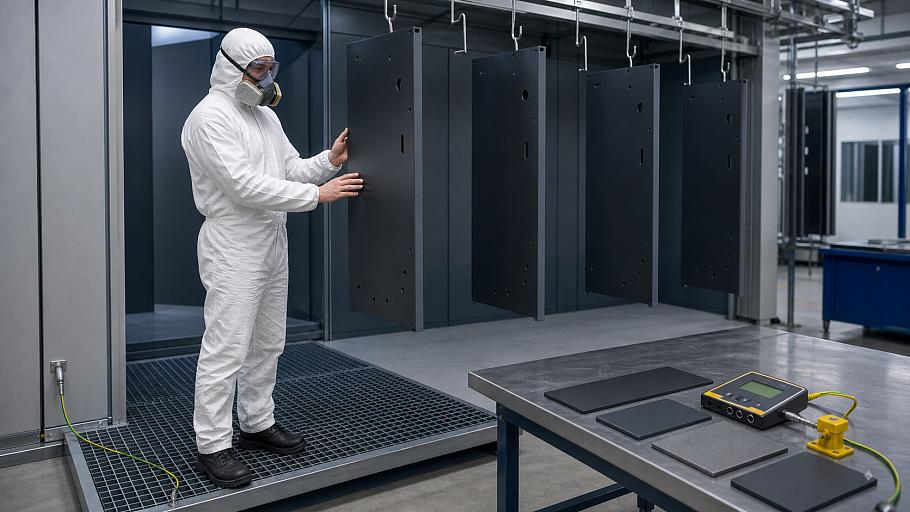

Проверить работоспособность ESD-покрытия на глаз нельзя. Единственный корректный способ — измерить сопротивление тераомметром на изделии по методике, соответствующей стандарту.
Порошковое ESD-покрытие проверяется на каждой партии — минимум по контрольным образцам. Электрические параметры чувствительны к температуре полимеризации, толщине слоя и влажности воздуха при испытании.
Особенности нанесения и приёмки
Электростатическое напыление проводящих порошков сложнее обычного: наполнитель влияет на заряжающую способность, и стандартные настройки пистолета не всегда подходят. Технологу приходится подбирать напряжение, дистанцию и подачу воздуха под конкретный состав. На что смотреть при приёмке:
- Однородность сопротивления — измерения в 5–7 точках изделия, разброс не более полпорядка.
- Толщина слоя — строго в диапазоне ТУ; отклонения меняют электрические свойства.
- Внешний вид — без «серых пятен» и следов наполнителя.
- Адгезия — решётчатый надрез, класс не более 1.
Требование «сделать корпус антистатическим» без ссылки на стандарт и целевой диапазон сопротивления — плохая формулировка ТЗ. Заказчику стоит указать конкретный класс по IEC 61340 или согласовать его с поставщиком до запуска в производство.
